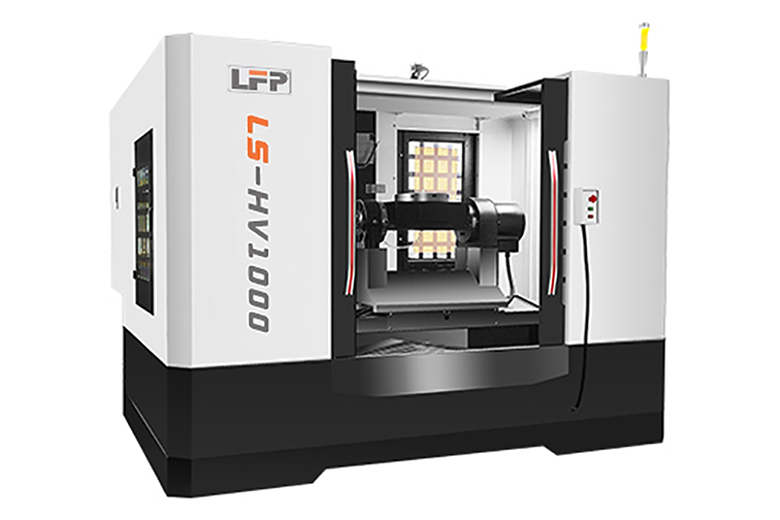

规格                  单位          LS-HV1000           LS-HV1000A

行程

X轴行程(动柱左右)

mm              1100                 1100

Y轴行程(主轴上下)

mm              520                 650

Z轴行程(主轴前后)

mm              640                  640

A轴行程

度              ±90                 ±90

主轴鼻端至工作台中心距离

mm            230~680              230~680

主轴中心至工作台中心左移距离

mm             0~520                0~520

最大回转直径

mm              1500                 1500

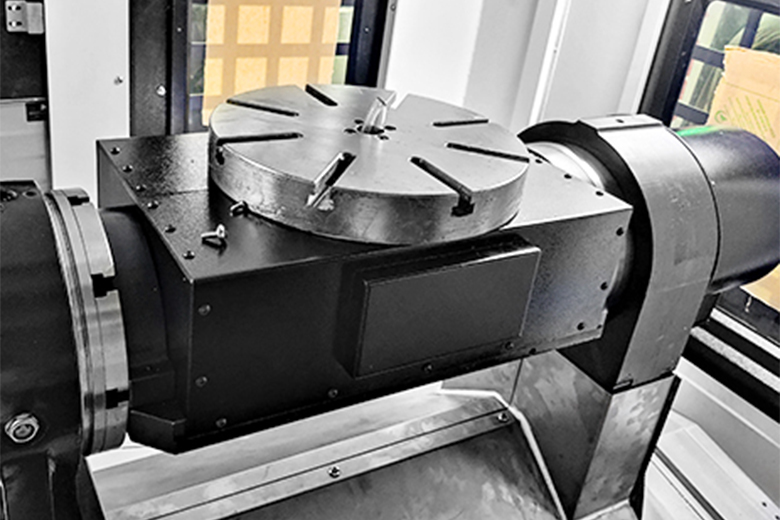

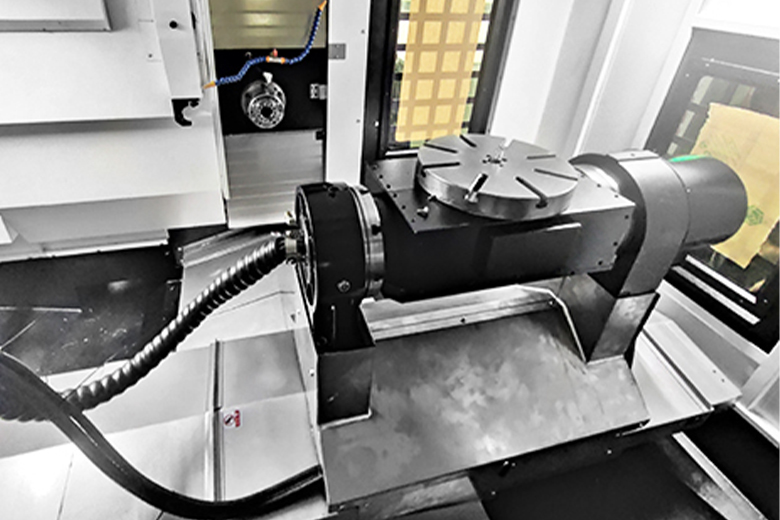

液压工作台

工作台面积

mm               350                  350

工作台T型槽(个数*槽宽*间距)

/            5*14*100             5*14*100

A工作台分度

度               90                  90

C工作台分度

度             0.001                0.001

分割精度

SEC               8                   8

重复精度

SEC               ±4                  ±4

最大承重

Kg              600                 600

主轴

主轴最高转速

 rpm             12000                12000

主轴锥度

BT40                 BT40

主轴转速范围

rpm/min      50-12000(直联)      50-12000(直联)

自动换刀装置 /ATC

刀柄形式

  /              BT40                 BT40

刀库容量

T                24                  24

最大刀具直径(满刀)

mm              φ80                 φ80

最大刀具长度

mm              250                 250

最大刀具重量

Kg                8                   8

刀具交换方式

/          机械手式换刀        机械手式换刀

进给

X/Y/Z轴快速移动

 m/min             48                   48

进给速度

mm/min          0~10000             0~10000

导轨形式

/            线轨导轨             线轨导轨

精度

定位精度

 mm              0.01                0.01

重复定位精度

mm             0.005                0.005

系统

系统配置

 /              三菱                 三菱

其他

主轴电机功率

Kw             7.5-11              7.5-11

电源要求

V               380                 380

所需气压

Kg/cm²              6                    6

机床重量

Kg              4500                5500

机床尺寸

mm         2800*2900*2250       2800*2900*2450
