项  目

型号

单位

LS-650L

LS-850L

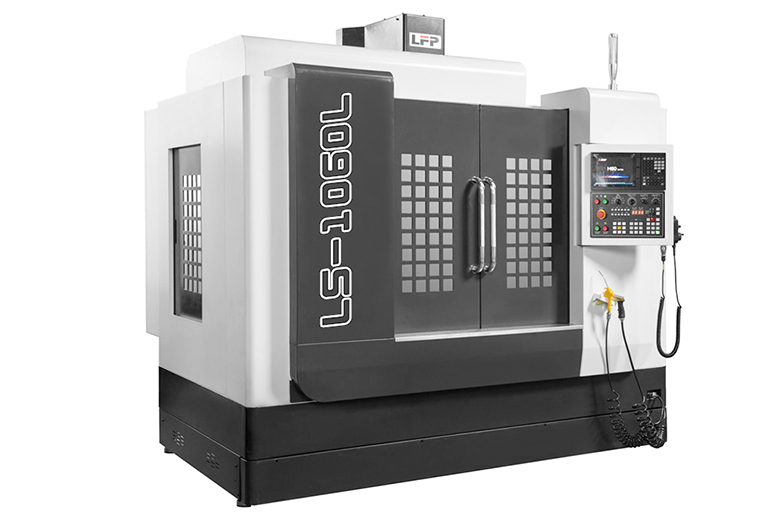

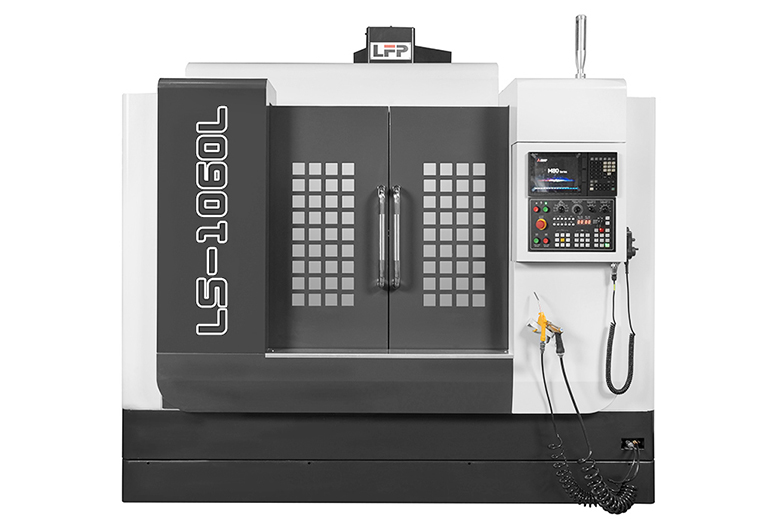

LS-1060L

LS-1165L

LS-1265L

LS-1270L

LS-1370L

LS-1580L

LS-1690L

LS-1890L

行 程

X轴

mm

600

800

1000

1100

1200

1200

1300

1500

1600

1800

Y轴

mm

500

500

600

650

650

700

700

800

900

900

Z轴

mm

500

500

600

600

600

600

600

700

600

600

工作台尺寸

mm

800×500

1000×500

1300×600

1300×600

1300×600

1360×700

1400×700

1700×800

1800×900

2000×900

工作台承重

kg

350

450

800

800

800

1000

1000

1500

1600

1800

工作台T型槽规格

3-18-144

5-18-90

5-18-100

5-18-100

5-18-100

5-18-122

5-18-122

5-22-140

5-22-165

5-22-165

工作台面至主轴鼻端距离

mm

110-610

110-610

70-670

150-750

150-750

87-687

120-720

130-830

160-760

160-760

主轴中心至立柱导轨面距离

mm

560

560

655

690

690

785

810

810

950

950

主轴规格

BT-40

BT-40

BT-40

BT-40

BT-40

BT-40/BT-50

BT-50

BT-50

BT-50

BT-50

主轴转速

rpm/min

8000/10000

8000/10000

8000/10000

8000/10000

8000/10000

8000

8000

8000

6000

6000

主轴马达功率

kw

5.5(β8)

7.5(β8)

11(β12)

11(β12)

11(β12)

11/15(β15)

11/15(β15)

18.5(β  15)

18.5(βIP30)

22(βIP30)

三轴马达功率(三菱)

kw

21212

21212

3/313

31313

31313

3/3/3

3/3/3

4.514.5/4.5

4.5/4.5/4.5

4.517/4.5

三轴马达功率(FANUC)

β12/β12/β12

β12/β12/β12

β22/β22/β22

β22/β22/β22

β22/β22/β 22

β30/β30/β30

β30/β30/β30

β30/β30/β30

β40/β40/β40

β40/β40/β40

三轴快速位移X/Y/Z

m/min

30130/20

30/30/20

24124/20

24/24/20

24124/20

24/24/20

24/24/20

24124/20

24/24/20

24/24/20

三轴切削进给率

mm/min

1-12000

1-12000

1-12000

1-12000

1-12000

1-12000

1-12000

1-12000

1-12000

1-12000

定位精度

mm

±0.003/300

±0.003/300

±0.003/300

±0.003/300

±0.003/300

±0.003/300

±0.003/300

±0.003/300

±0.005/300

±0.005/300

重复精度

mm

±0.0025

±0.0025

±0.0025

±0.0025

±0.0025

±0.0025

±0.0025

±0.0025

±0.0025

±0.0025

刀库换刀型式

斗笠式/圆盘式(选配)

門笠式/圆盤式(選配)

斗笠式/圆盘式(选配)

斗笠式/圆盘式(选配)

斗笠式/圆盘式(选配)

斗笠式/圆盘式(选配)

斗笠式/圆盘式(选配)

門笠式/圆盤式(選配)

斗笠式/圆盘式(选配)

斗笠式/圆盘式(选配)

刀库容量

把

16/24

16/24

20/24

20124

20/24

20/24

20/24

20/24

20/24

20/24

电源需求

KVA□

15

20

20

20

20

30

30

35

35

40

气压需求

kg/cm2

≥6

≥6

≥6

≥6

≥6

≥6

≥6

≥6

≥6

≥6

Z轴配重方式

重锤配重

重锤配重

重锤配重

重锤配重

重锤配重

重锤配重

重锤配重

重锤配重

重锤配重

重锤配重

整机重量

kg

5000

5500

8000

8000

8000

9000

9500

13500

14500

15000

占地面积(长×宽×高)

mm

2600×2300×2500

2700×2400×2600

3200×2700×2750

3200×2700×2950

3350×2700×2950

3600×3300×2850

3800×3350×2950

4380×3500×3450

4660×4000×3600

4900×4000×3600

控制器

三菱/FANUC

三菱/FANUC

三菱/FANUC

三菱/FANUC

三菱/FANUC

三菱/FANUC

三菱/FANUC

三菱/FANUC

三菱/FANUC

三菱/FANUC
