行程

单位

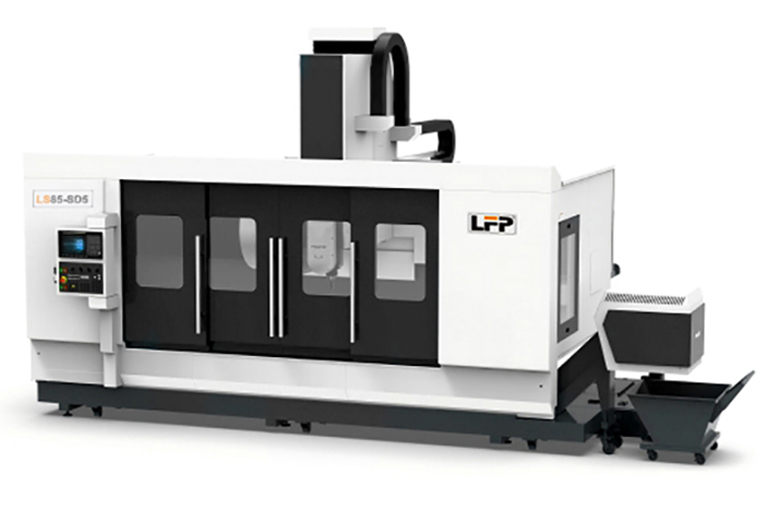

LS85-18-SD5

LS85-25-SD5

LS85-45-SD5

LS85-65-SD5

X 轴

mm

1800

2500

4500

6500

Y 轴

mm

850

850

850

850

Z 轴

mm

700

700

700

700

A 轴

/

±360°

±360°

±360°

±360°

B 轴

/

±90°

±90°

±90°

±90°

主轴

主轴转速

rpm

12000

12000

12000

12000

主轴锥孔

/

HSK A63

HSK A63

HSK A63

HSK A63

刀库

刀库形式

/

圆盘式 Disc type

圆盘式 Disc type

圆盘式 Disc type

圆盘式 Disc type

刀库容量

pcs

24

24

24

24

换刀时间（刀对刀）

sec

2

2

2

2

移动速度

X轴移动

m/min

50

50

50

50

Y轴移动

m/min

36

36

36

36

Z轴移动

m/min

36

36

36

36

X/Y/Z进给速度

mm/min

15000

15000

15000

15000

马达功率

系统

SIEMENS

SIEMENS

SIEMENS

SIEMENS

主轴功率

KW

20/22.3

20/22.3

20/22.3

20/22.3

X/Y/Z驱动马达

KW

5.5/3.5/5.5

5.5/3.5/5.5

5.5/3.5/5.5

5.5/3.5/5.5

润滑冷却系统

丝杆润滑

自动润滑 Automatic

切削冷却

喷水冷却 Water cooling

精确度

X轴定位精度

mm

0.02（光栅0.01）

0.02（光栅0.01）

0.02（光栅0.01）

0.02（光栅0.01）

Y/Z轴定位精度

mm

0.015

0.015

0.015

0.015

重复定位精度

mm

0.01

0.01

0.01

0.01

机械规格

气压需求

kg/cm²

6

6

6

6

高度

mm

3800

3800

3800

3800

占地面积

mm

4100×4470

4900×4470

6900×4470

9000×4470

重量

T

9

11.3

13.3

15.3
