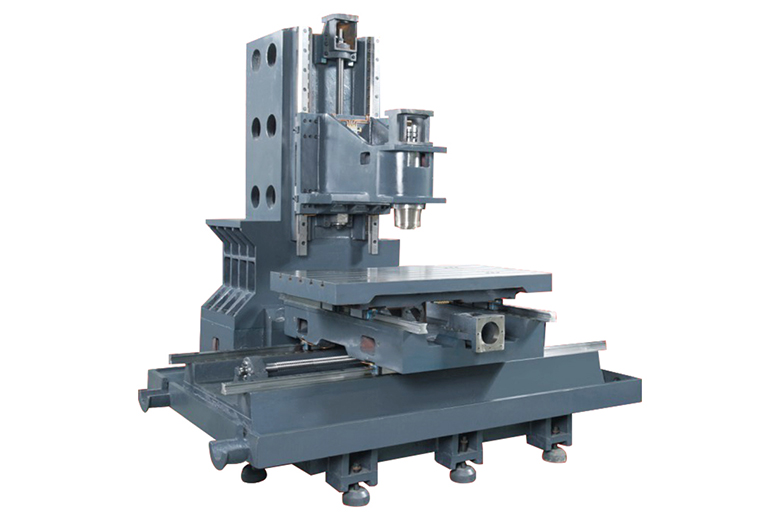

+肋骨式机头设计:内部筋条加粗加大，大幅度加工刚性。
+底座宽式，立柱焉箱型结构体,鞍座加宽加长,重荷全支撑设计, 结构坚实可确保加工时的重负荷。
+多滑块设计,切削时更稳定更有劲。
+一体成型的鞍座，确保快速舆平稳。
★ Z轴滚柱线轨6个滑块重负荷滚柱型线轨,配合大大跨距设计提 升Z 轴之刚性舆重切削时的稳定性。
★所有接触面经精密罐花，不加塾块,确保精度经久不燮形。
★刀库支架舆立柱一体蠕造成形，直接受力于底座之上，减少了立柱的燮形，精度更稳定，更可靠。
★采用超高刚性重载型滚柱导轨,承载负荷量大幅提升，加强机床的定位精度、重复精度和刚性，实现低摩擦平滑启动。
★机床特点:
+高刚性进口高速主轴,主轴转速10000/12000/15000转。
+主要铸件均采用高强度，高韧性的米汉纳铸铁经退火消除应力，铸件久不变形。
+超宽大的钢状底座设计,采用对称式支撑设计,有效抵消热应力与切削应力， 交叉式的加强肋设计,大幅提升抗弯与抗扭的刚性。
+ Z 轴采用进口超负荷滚柱线轨,标准六个滑块,刚性好，精度高，重切削能力强。 +电脑辅助结构设计与有限元FEM分析，提供最佳的结构设计。
★适用范圉：
+精密模具、精密零件、五金、汽配、航空
|
型号 项目 |
单位 |
LS-H850 |
LS-H855 |
LS-H960 |

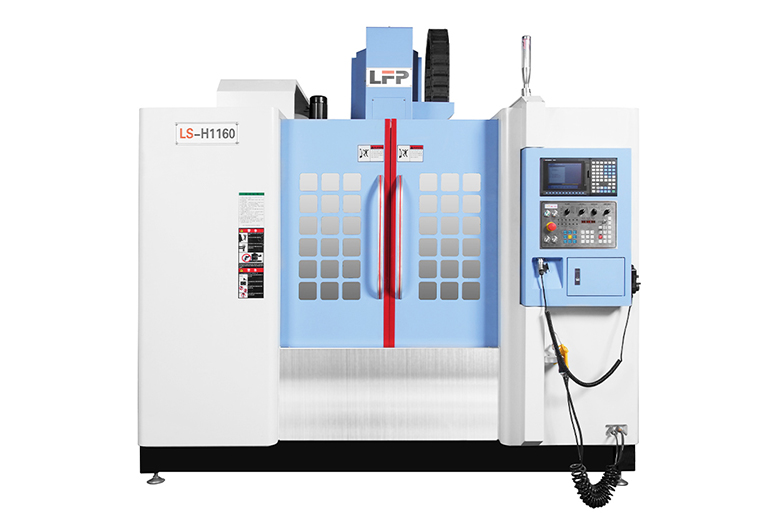

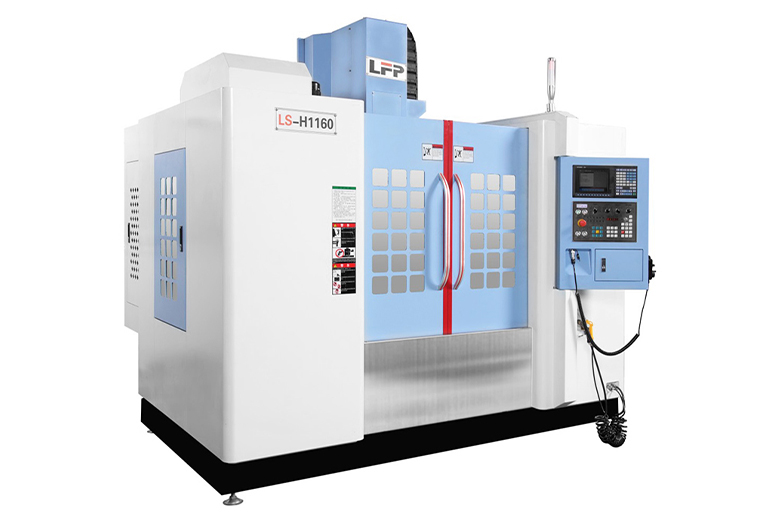

LS-H1160 |
LS-H1270 |
LS-H1370 |
|
|
|
X轴 |
mm |
800 |
850 |
900 |
1100 |
1200 |
1300 |
|
行 程 |
Y轴 |
mm |
500 |
550 |
600 |
600 |
700 |
700 |
|
|
乙车由 |
mm |
500 |
550 |
500 |
600 |
700 |
700 |
|
工作台尺寸 |
mm |
1000×500 |
1000×550 |
1000×520 |
1200×600 |
1300×700 |
1400×700 |
|
|
工作台承重 |
kg |
600 |
600 |
800 |
800 |
1000 |
1200 |
|
|
工作台T型槽规格 |
|
4-18-100 |
5-18-100 |
5-18-100 |
5-18-125 |
5-18-110 |
5-18-110 |
|
|
工作台面至主轴鼻端距离 |
mm |
120-570 |
100-650 |
150-650 |
150-750 |
140-840 |
150-850 |
|
|
主轴中心至立柱导轨面距离 |
mm |
515 |
610 |
630 |
670 |
730 |
730 |
|
|
主轴锥孔规格 |
|
BT-40(c150直径) |
BT-40 |
BT-40 |
BT-40 |
BT-40 |
BT-40 |
|
|
主轴转速 |
rpm/min |
10000/12000(直联) |
10000/12000 |
10000/12000 |
8000/12000 |
8000/12000 |
8000/12000 |
|
|
主轴马达功率 |
kw |
7.5 |
7.5 |
7.5 |
1117.5 |
11/7.5 |
11/7.5 |
|
|
三轴马达功率(三菱) |
kw |
21213 |
212/3 |
2/2/3 |
21213 |
21213 |
21213 |
|
|
三轴马达功率(FANUC) |
|
β12/β 12/β22 |
β12/β 12/β22 |
β12/β 12/β22 |
β22/β22/β22 |
β22/β22/β22 |
β22/β22/β22 |
|
|
三轴快速位移X/Y/Z |
m/min |
36/36/36 |
48/48148 |
36/36/36 |
30/30/30 |
30/30/30 |
30/30/30 |
|
|
三轴切削进给率 |
mm/min |
1-12000 |
1-12000 |
1-12000 |
1-12000 |
1-12000 |
1-12000 |
|
|
定位精度 |
mm |
±0.003/300 |
±0.003/300 |
±0.003/300 |
±0.003/300 |
±0.003/300 |
±0.003/300 |
|
|
重复精度 |
mm |
±0.0025 |
±0.0025 |
±0.0025 |
±0.0025 |
±0.0025 |
±0.0025 |
|
|
刀库换刀型式 |
|
圆盘式 |
圆盘式 |
圆盘式 |
圆盘式 |
圆盘式 |
圆盘式 |
|
|
刀库容量 |
pcs |
24 |
24 |
24 |
24 |
24 |
24 |
|
|
电源需求 |
KVA |
20 |
20 |
20 |
20 |
20 |
20 |
|
|
气压需求 |
kg/cm² |
≥6 |
≥6 |
≥6 |
≥6 |
≥6 |
≥6 |
|
|
Z轴配重方式 |
|
无 |
无 |
无 |
氮气 |
氮气 |
氮气 |
|
|
整机重量 |
kg |
5500 |
5500 |
6000 |
7500 |
9000 |
10000 |
|
|
占地面积(长×宽×高) |
mm |
2200×2600×2500 |
2700×2650×2500 |
2750×2650×2700 |
3100×2750×2800 |
3600×3000×3100 |
3800×3300×3100 |
|
|
控制器 |
|
三菱/FANUC |
三菱/FANUC |
三菱/FANUC |
三菱/FANUC |
三菱/FANUC |
三菱/FANUC |
|
