项目                   型号

单位

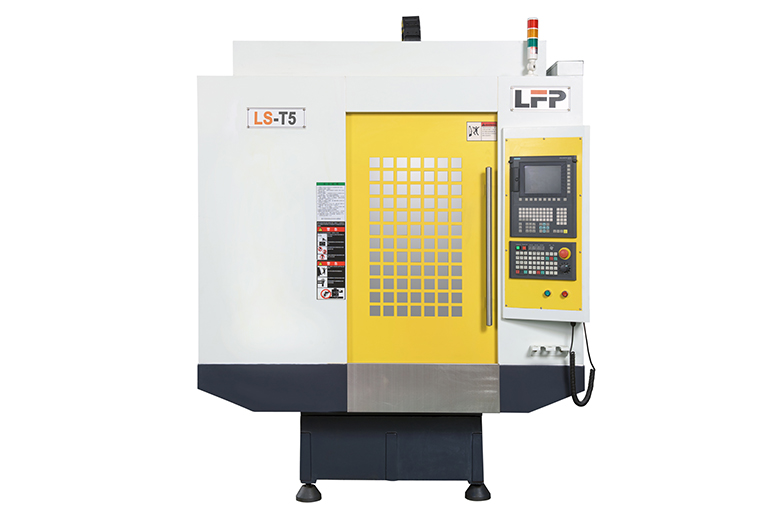

LS-T5

LS-T6

LS-T7

行 程

X轴

mm

500

600

700

Y轴

mm

400

400

400

Z轴

mm

300

300

300

工作台尺寸

mm

650×400

700×420

800×420

工作台承重

kg

250

350

400

工作台T型槽规格

3-14-100

3-14-100

3-14-100

工作台面至主轴鼻端距离

mm

150-450

150-450

150-450

主轴中心至立柱导轨面距离

mm

450

420

420

主轴锥孔规格

BT-30

BT-30

BT-30

主轴转速

rpm/min

20000/24000

20000/24000

20000/24000

主轴马达功率

kw

5.5

5.5

5.5

三轴马达功率(三菱)

kw

1.5/1.5/3

1.5/1.5/3

1.5/1.5/3

三轴马达功率(FANUC)

α8/α8/α12

α8/α8/α12

α8/α8/α12

三轴快速位移X/Y/Z

m/min

48148148

48148148

48148148

三轴切削进给率

mm/min

1-12000

1-12000

1-12000

定位精度

mm

±0.003/300

±0.003/300

±0.003/300

重复精度

mm

±0.0025

±0.0025

±0.0025

刀库换刀型式

夹臂式

夹臂式

夹臂式

刀库容量

pcs

16

16

16

电源需求

KVA

15

15

15

气压需求

kg/cm²

≥6

≥6

≥6

整机重量

kg

3000

3200

3200

占地面积(长×宽×高)

mm

1700×2200×2250

1700×2200×2250

2000×2200×2250

控制器

三菱/FANUC

三菱/FANUC

三菱/FANUC
