★ 主要优势 :

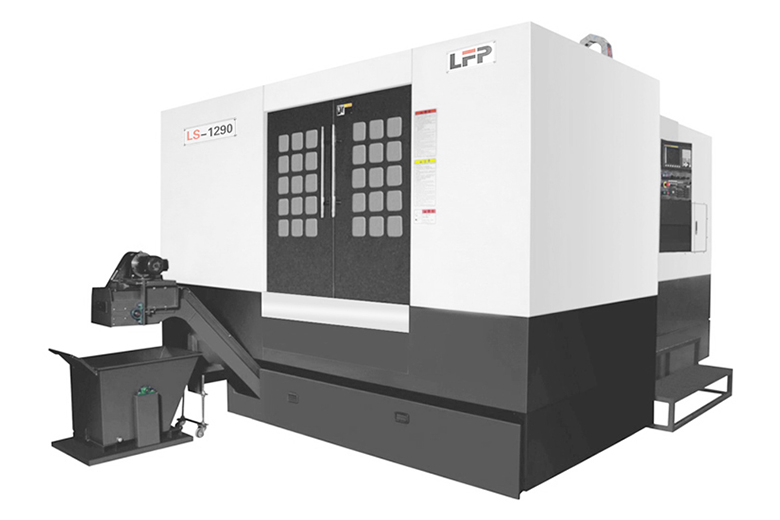

+卧式加工中心具有结构刚性高，性能稳定，市场性价比好，是广大用户 购𧹒卧式加工中心的首选产品。
+其座底焉倒T字型结构,具有结构刷性高并采用滑动导轨支撑，龙门型立柱，高刚性鞍座，强壮的主轴头部体现出机床的高刚性，强能力。
+主轴傅动系统有伺服电机经过同步带直接傅入高精密主轴,具有传递效率高，噪音低，振动小等特点,使主轴的输出功率恒定，提高了加工效 率。主轴是切削加工的关键部件，本机床根据机床结构特性设计主轴。 并委托台湾专业生产厂家生产，保证了主轴高刚性、高转速和高精度。
+防撞设计,当过行程发生时,可避免螺母座，与电机座及轴承座直接碰撞，确保机床异常对机械以及机床精度的破壤。
|
型号 项目 |
单位 |
LS-500 |
LS-630 |
LS-865 (三轴线軌) |
LS-1075 |
LS-1290 |
LS-1610 |
LS-1814 |
|
|
行程 |
X轴 |
mm |
900 |
1000 |
800 |
1000 |
1200 |
1600 |
1800 |
|
Y轴 |
mm |
800 |
850 |
600二 |
750 |
900 |
1000 |
1400 |
|
|
Z轴 |
mm |
800 |
800 |
500 |
600 |
700 |
900 |
900 |
|
|
工作台尺寸 |
mm |
500×500 |
630×630 |
1000×500 |
1300×600 |
1360×700 |
1800×900 |
2000×900 |
|
|
交换工作台数量 |
个 |
|
1/2 |
|
|
|
|
|
|
|
工作台回转度 |
|
1°/0.01°/0.001/360° |
1°/0.01°/0.001/360° |
|
|
|
|
|
|
|
工作台承重 |
kg |
500 |
800 |
500 |
800 |
1000 |
1600 |
1600 |
|
|
工作台T型槽规格 |
|
5-14-100 |
5-18-100 |
5-18-90 |
5-18-120 |
5-18-152.5 |
5-22-165 |
5-22-165 |
|
|
主轴鼻端至台面 |
mm |
0-800 |
120-970 |
125-625 |
40-640 |
110-810 |
178-1078 |
178-1078 |
|
|
主轴中心至台面 |
mm |
125-925 |
175-975 |
100-700 |
190-940 |
145-1045 |
145-1145 |
145-1545 |
|
|
主轴锥孔规格 |
|
BT-50 |
BT-50 |
BT40-c150 |
BT50-c190 |
BT50-c190 |
BT50-c190 |
BT50-c190 |
|
|
主轴转速 |
rpm/min |
6000二 |
6000 |
8000二 |
6000 |
6000 |
6000 |
6000 |
|
|
主轴马达功率 |
kw |
15 |
15 |
11(β12) |
15(β12) |
18.5(β15) |
22(βIP30) |
22(βIP30) |
|
|
三轴马达功率(三菱) |
kw |
3/313二 |
3/3/3 |
2/2/3 |
3/313 |
4.514.514.5 |
4.514.517 |
4.514.517 |
|
|
三轴马达功率(FANUC) |
|
β22/β22/β22 |
|
|
β22/β 22/β22 |
β30/β30/β30 |
β40/β40/β40 |
β40/β40/β40 |
|
|
三轴快速位移 |
m/min |
30二 |
B2213222 |
27132B22 |
0 |
20二 |
20 |
20 |
|
|
三轴切削进给率 |
mm/min |
1-12000 |
1-12000 |
1-12000 |
1-12000 |
1-12000 |
1-12000 |
1-12000 |
|
|
定位精度 |
mm |
±0.005/300 |
±0.005/300 |
±0.005/300 |
±0.005/300 |
±0.005/300 |
±0.005/300 |
±0.005/300 |
|
|
重复精度 |
mm |
±0.003 |
±0.003 |
±0.003 |
±0.003 |
±0.003 |
±0.003 |
±0.003 |
|
|
刀库换刀型式 |
|
圆盘式(选配) |
圆盘式(选配) |
圆盘式(选配) |
圆盘式(选配) |
圆盘式(选配) |
圆盘式(选配) |
圆鳌式(选配) |
|
|
刀库容量 |
把 |
|
24 |
24 |
24 |
|
24 |
|
|
|
电源需求 |
KVA |
30 |
30 |
|
30 |
35 |
40 |
20 |
|
|
气压需求 |
kg/cm² |
≥6 |
≥6 |
≥6 |
≥6 |
≥6 |
≥6 |
≥6 |
|
|
Z轴配重方式 |
|
氮气配重 |
氮气配重 |
氨气配重 |
氮气配重 |
氮气配重 |
氮气配重 |
氮气配重 |
|
|
整机重量 |
kg |
8500 |
9500 |
6000 |
8000 |
10000 |
13000 |
15000 |
|
|
占地面积(长×宽×高) |
mm |
4500×4000×3100 |
5900×3500×3570 |
2800×2700×2800 |
3400×3000×3200 |
3800×3500×3200 |
4500×3700×3400 |
4900×4000×3500 |
|
|
控制器 |
|
三菱/FANUC |
三菱/FANUC |
三菱/FANUC |
三菱/FANUC |
三菱/FANUC |
三菱FANUC |
三菱/FANUC |
|
