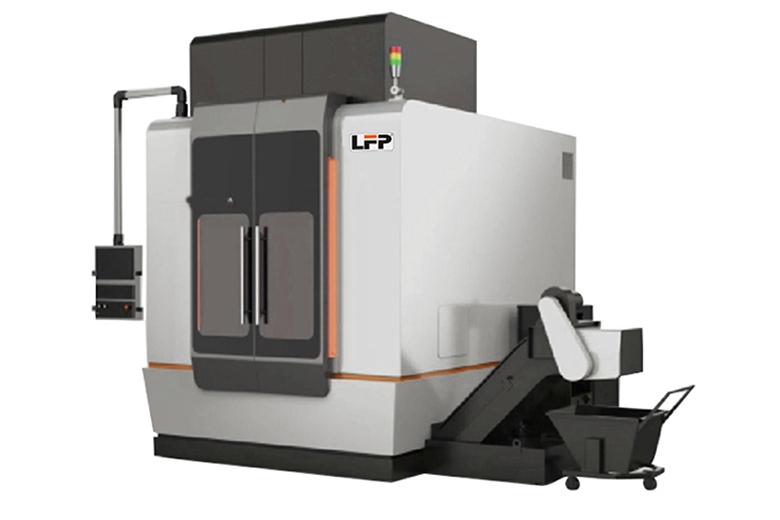

1. 什么是五轴加工中心?

通常我们说的“三轴”，指X/Y/Z三个直线运动轴：刀具相对工件在空间直角坐标系里移动。

“五轴”则是在三轴基础上，再增加两条旋转轴(常见为A/B/C中的任意两轴)，实现工件或主轴的倾转/回转。

换句话说：

三轴：刀具方向基本固定，靠工件翻面来找角度。

五轴：刀具方向可以改变，靠“旋转轴”直接找角度。

这意味着五轴能在一次装夹下完成更多面、更多角度的加工，尤其适合曲面、斜孔、叶片类等高复杂度零件。

2. 五轴为什么更“强”?优势不只在复杂曲面

2.1 一次装夹完成更多工序

三轴加工复杂件时，经常要多次装夹：翻面、换夹具、重新找正。每一次装夹都在“消耗精度”。

五轴可以用倾转角度把加工面转到刀具可达位置，减少装夹次数，自然更容易稳定尺寸。

2.2 刀具更短、更硬，切削更稳

做深腔或斜面时，三轴往往需要加长刀具伸出量，容易振刀、崩刃、表面发花。

五轴可通过倾斜主轴或工件，让刀具以更合理的姿态切入，刀具可更短，刚性更强，加工更稳。

2.3 表面质量更好，刀路更顺

曲面精加工时，五轴可控制刀轴方向，使刀具接触点更理想，刀纹更均匀，减少“二次抛光”的压力。

2.4 加工效率提升不只是“速度”

五轴提升效率的核心是：

少装夹、少找正

少换夹具、少工序拆分

少让刀具做“勉强的姿势”

在批量或高精度件上，这种效率和稳定性往往比单纯的进给速度更有价值。

3. 五轴加工中心有哪些常见结构?各自适合什么场景

五轴机型很多，常见可以从“旋转轴在哪里”来理解。

3.1 转台式(工作台旋转/摆动)

旋转轴主要在工作台上，比如常见的“摇篮转台”。

优点：结构直观，适合中小型零件多面加工;配合托盘系统容易做自动化。

注意：转台承载有限，大件或重件时要关注承重、惯量、动态性能。

3.2 摆头式(主轴头摆动)

旋转轴主要在主轴头上，工件保持相对固定。

优点：适合较大工件，工件不需要频繁旋转，减少因惯量导致的动态限制。

注意：摆头结构复杂，对精度保持、热稳定、维护要求更高。

3.3 混合式(转台+摆头)

一轴在台面、一轴在主轴头，兼顾灵活性。

优点：覆盖范围更广，兼顾工件重量与角度能力。

注意：运动学更复杂，对控制系统与后处理要求更高。

你可以用一句话做快速判断：

工件较大/较重：更偏摆头或混合式。

工件中小、要多面批量：转台式常见且实用。

4. 真正决定体验的，是这几个关键指标

很多人选五轴只看“行程、主轴转速、刀库容量”，但真正影响加工质量与稳定性的，往往是下面这些：

4.1 旋转轴精度与刚性(A/B/C轴)

五轴的灵魂就是旋转轴。你需要关注：

定位精度与重复定位精度

制动与锁紧能力(切削时是否“顶得住”)

回转中心稳定性与误差补偿能力

如果旋转轴刚性不足，切削时会出现微小位移，曲面与孔位精度会受影响。

4.2 RTCP/刀尖点控制能力

五轴联动时，如果能控制刀尖点保持在轨迹上(常说的RTCP)，编程与加工会更顺，尤其是复杂曲面与五轴联动加工。

4.3 动态性能：加速度、响应、跟随误差

五轴曲面加工常常是小段线、连续插补，控制系统的跟随能力直接影响表面纹理与精度一致性。

4.4 热稳定与补偿

高精度加工不怕慢，怕“漂”。五轴结构复杂、热源多，热稳定与热补偿能力对长期一致性很关键。

4.5 刀库与换刀节拍(别忽略工艺节奏)

复杂件往往刀具多，换刀频繁。刀库容量、换刀稳定性、刀长测量与断刀检测能力，会明显影响实际效率。

5. 五轴加工中心适合加工哪些零件?

5.1 复杂曲面类

航空航天结构件、模具型腔、复杂外形曲面、医疗植入件、仿形零件等。

5.2 多面加工类

需要同时加工多个面、孔位有角度要求、需要保持装夹基准一致性的零件。

5.3 叶轮/叶片/螺旋曲面类

叶轮、叶盘、涡轮叶片、螺旋桨等典型五轴强项。

5.4 深腔与干涉敏感类

三轴容易干涉或必须用长刀的场景，五轴通过倾斜角度减少干涉、缩短刀具伸出。

6. 选五轴加工中心，先想清楚这三件事

6.1 你要的是“3+2定位”还是“真正五轴联动”?

3+2(定位五轴)：先把工件或主轴摆到某个角度锁住，再用三轴加工。

适合：多面孔系、斜孔、简单曲面，成本与门槛较低。

五轴联动：加工过程中五轴同时运动，连续切削曲面。

适合：复杂曲面、叶轮叶片、高表面要求，设备与技术门槛更高。

很多工厂最先落地的是3+2，因为见效快、风险低;当曲面比例提升或质量要求更高，再上五轴联动更稳。

6.2 工件尺寸与重量，决定结构路线

别只看行程，要看：

工件+夹具重量是否超出转台承载

转动惯量是否影响动态性能

加工姿态时是否会发生干涉或超出角度范围

6.3 你的团队是否具备五轴工艺能力

五轴不是“买来就能跑”。至少要考虑：

CAD/CAM软件能力与后处理适配

刀具体系、夹具体系、测量体系

机床参数、碰撞风险控制与仿真流程

如果团队经验不足，可以先从3+2和相对简单零件切入，逐步积累。

7. 五轴加工的编程与工艺，为什么更讲究?

7.1 后处理与机床运动学

五轴机床结构差异很大：同样的刀路，在不同结构上需要不同的后处理转换，否则角度、方向、极限点都会出问题。

7.2 干涉检查与仿真是必做项

五轴加工最怕碰撞：刀柄、刀杆、主轴头、转台、夹具都可能干涉。

稳定的流程通常包括：

建模→刀路→仿真→干涉检查→机外验证→再上机。

7.3 刀具与切削参数更需要匹配

五轴能让刀具姿态更自由，但也意味着：

刀轴角度会影响切削厚度与表面纹理

刀尖参与切削时易磨损或表面差

工艺上要控制刀轴倾角，尽量让刀具在“更舒服的区域”工作。

8. 常见误区：不少项目卡在这里

8.1 误区一：五轴一定比三轴快

如果零件本来就简单，三轴高效夹具+成熟工艺可能更快、更便宜。

五轴快在“减少装夹与复杂面一次完成”，不是每个零件都占便宜。

8.2 误区二：只要转速高就是好

曲面加工更看重动态响应、跟随误差、旋转轴刚性与热稳定。

转速高但系统跟不上，表面质量反而差。

8.3 误区三：忽略夹具与测量体系

五轴减少装夹，但对一次装夹的定位基准、夹紧稳定性要求更高。

测量与对刀流程不稳，再好的机床也很难稳定出好件。

8.4 误区四：软件后处理没搞定就上项目

后处理不匹配，轻则效率低、重则碰撞。

五轴上量之前，软件链路一定要打通。

五轴的价值，在“把复杂变简单，把重复变稳定”

五轴加工中心最核心的优势，是让复杂零件的制造更可控：少装夹、少误差、少干涉、少返工，最终换来更稳定的质量和更可预测的交付。
