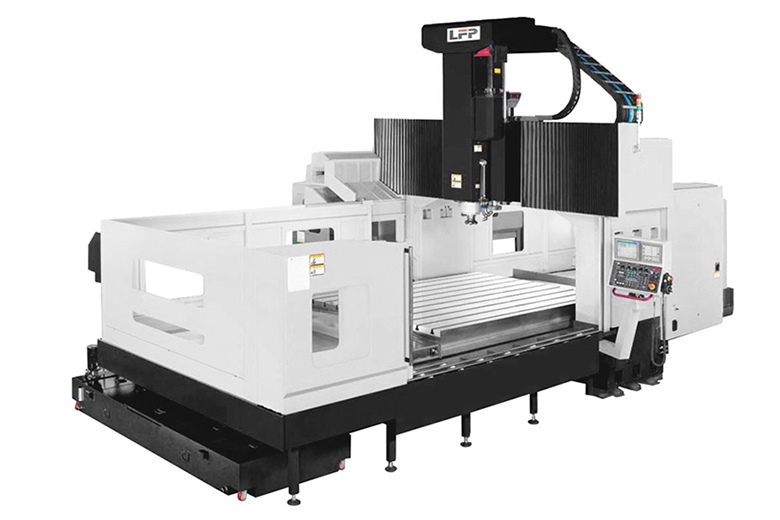

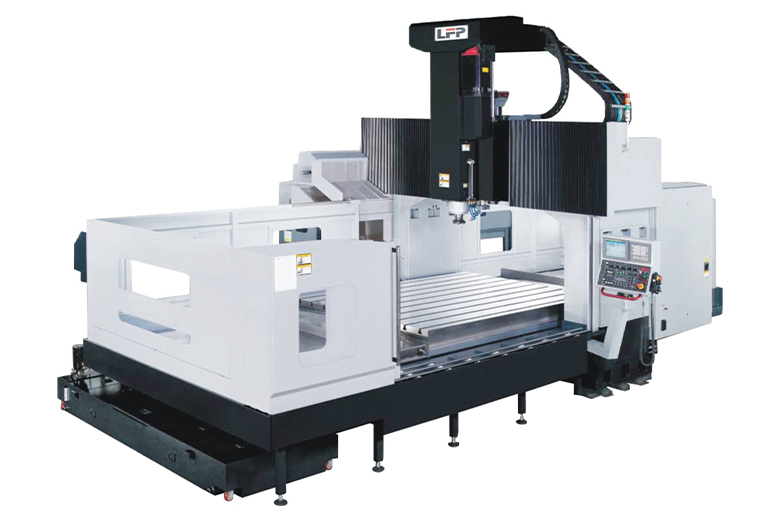

LS-B系列桥式龙门加工中心系列机床是我司研发设计的新产品，其广泛应用于汽车、能源、模具、船舶等行业的零件加工。工作台固定，高架桥式龙门框架结构。整机由工作台、床身、滑座、横梁、滑鞍、滑枕、高速电主轴、主轴恒温冷却系统、坐标轴油脂自动润滑系统、机床气动系统、机床液压系统、Z轴平衡系统、工作台两侧自动排屑装置、刀具水冷系统、大容量水箱、机床全防护、操作面板以及电控系统等部件组成。
LS-B系列桥式龙门加工中心系列机床是我司研发设计的新产品，其广泛应用于汽车、能源、模具、船舶等行业的零件加工。工作台固定，高架桥式龙门框架结构。整机由工作台、床身、滑座、横梁、滑鞍、滑枕、高速电主轴、主轴恒温冷却系统、坐标轴油脂自动润滑系统、机床气动系统、机床液压系统、Z轴平衡系统、工作台两侧自动排屑装置、刀具水冷系统、大容量水箱、机床全防护、操作面板以及电控系统等部件组成。
X轴：横梁及拖板在高架床身上沿导轨做前后纵向运动；
Y轴：滑鞍在横梁上沿导轨做左右横向运动；
Z轴：滑枕在滑鞍上沿导轨做上下纵向运动，
|
名称 |
单位 |
LS-B20∞ |
LS-B25∞ |
LS-B30∞ |
|
|
加 工 范 围 |
工作台行程(X轴) |
mm |
2200~0 |
||
|
滑鞍行程(Y轴) |
mm |
2200 |
2700 |
3800 |
|
|
滑枕行程(Z轴) |
mm |
1000 |
|||
|
主轴端面到工作台面距离 |
mm |
100~1100 |
|||
|
有效门宽 |
mm |
2800 |
3300 |
3800 |
|
|
工 作 台 |
工作台尺寸 |
mm |
2000×(2000~) |
2500×(2000~0) |
3000×(2000~) |
|
工作台承重 |
kg/m² |
5000 |
|||
|
T型槽宽度 |
mm |
28 |
|||
|
主 轴 |
主轴电机功率 |
kw |
标配26/45;选配22/37;15/26 |
||
|
转速范围 |
r/min |
标配80~10000(BT50),选配100~12000(HSK100A)、100~18000(HSK63A) |
|||
|
最大输出扭矩 |
Nm |
标配305/623,选配159/326,选配45.7/125 |
|||
|
滑枕截面 |
mm |
420*420 |
|||
|
速 度 |
切削进给速度范围 |
mm/min |
10000/10000/10000 |
||
|
X、Y、Z轴快移速度 |
mm/min |
30000/30000/24000 |
|||
|
其 它 |
数控系统 |
|
FANUCOHMF() |
||
|
Z轴配重 |
|
2-油压+氮气平衡 |
|||
