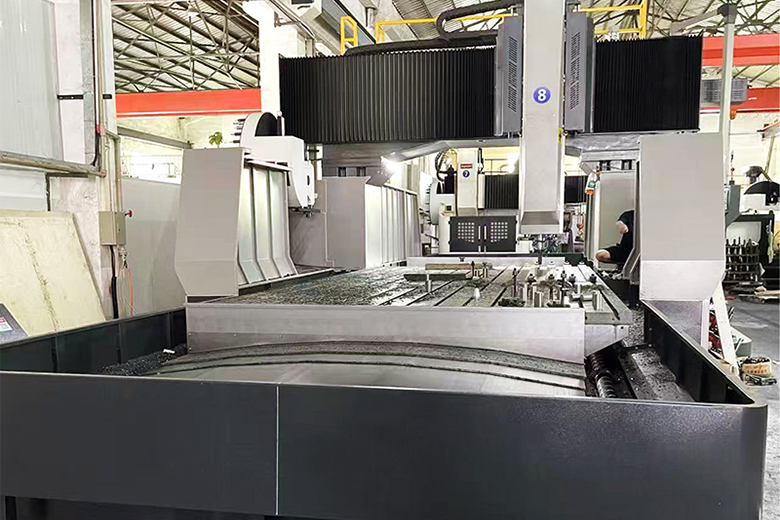

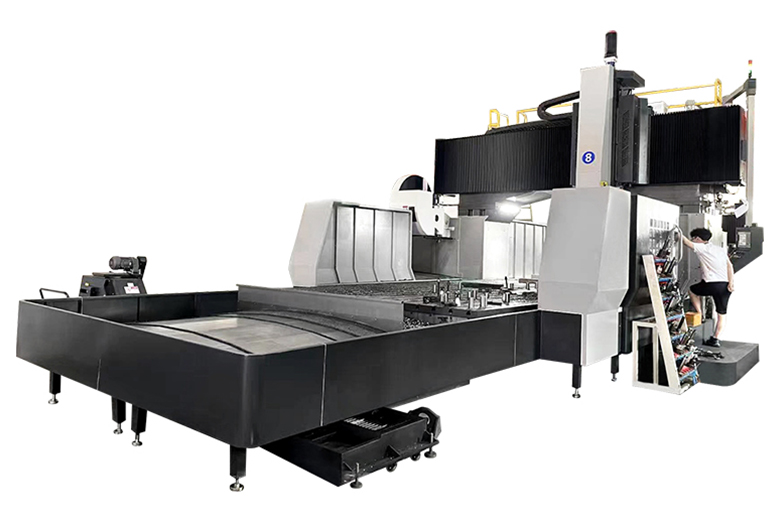

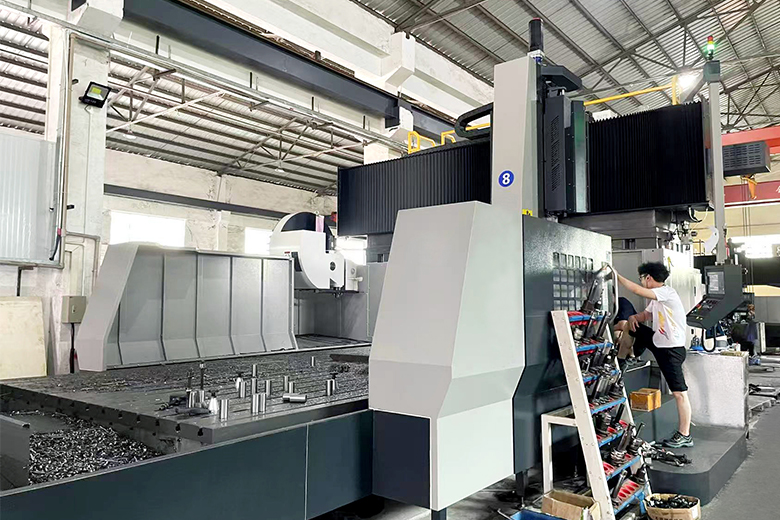

加工范围

工作台行程(X轴)

mm

2200/2700/3200/4200

3200/4200/5200/6200

滑鞍行程(Y轴)

mm

B:2200;Z(五面体，仅1530、1540):2700

B:2700;Z(五面体):3200

滑枕行程(Z轴)

mm

标配1000;选配1250

标配1000;选配1250

主轴端面到工作台面距离

mm

标配250-1250;选配250-1500

标配250-1250;选配250-1500

两立柱之间的距离

mm

1950

2450

工作台

工作台宽度

mm

1500

2000

工作台长度

mm

2000/2500/3000/4000

3000/4000/5000/6000

工作台承重

T

6/8/10/13

15/19/22/25

T型槽宽度

mm

28

28

主轴

主轴锥孔

/

BT50

BT50

主轴电机功率(额定/最大)

kW

B:15/18.5;Z:15/25

22/35

转速范围

r/min

5000(Z轴行程1000);4000(Z轴行程1250)

5000(Z轴行程1000);4000(Z轴行程1250)

输出扭矩(额定/最大)

N.m

B:807/1331;Z:539/897

790/1258

滑枕截面

mm

400×400(Z轴行程1000);450×450(Z轴行程1250)

400×400(Z轴行程1000);450×450(Z轴行程1250)

驱动

X、Y、Z电机功率

kw

B:3/3/3.Z:7/4/7

6/4/7,X轴行程>5200时9/4/7

刀库

刀具数量

把

24(40)

24(40)

刀具最大直径/长度/重量

mm/mmvkg

中110/350/15

中110/350/15

刀具最大直径(邻刀空)

mm

中200

中200

速度

切削进给速度范围

m/min

10/10/10,X轴行程》4200时8/8/8

10/10/10,X轴行程>4200时8/8/8,X轴行程》6200时6/6/6

X、Y、Z轴快移速度

m/min

15/15/15.X轴行程≥4200时10/15/15

15/15/15,X轴行程≥4200时10/15/15

机床精度

定位精度(X/Y/Z)

无光栅

0.030;0.036/0.026(Z:0.027)/0.02

0.030;0.036;0.040;0.045/0.027(Z:0.030)/0.020

有光栅

0.025;0.031/0.021(Z:0.023)/0.016

0.025:0.031;0.036;0.041/0.023{Z:0.025/0.016

重复定位精度(X/Y/Z)

无光栅

0.019;0.022/0.016/0.013

0.019;0.022;0.025;0.028/0.016(Z:0.019)/0.013

有光栅

0.017;0.020/0.014/0.012

0.017;0.020;0.023;0.025/0.014(Z:0.017)/0.012

其它

Z轴配重

氮气平衡

氮气平衡

数控系统

B:标配FANUCOHMF{5)-PLUS/电机.选配FANUCOHMF(1)PLUS/a电机 Z;FANUCCHMF(1)PLUS/a电机

FANUCO-MF(1)-PLUS/a电机

机床电气总容量

KVA

50

60

机床外观尺寸

mm

7676;10241*5576(Z:6134)*5600(Z轴选配时6300)

7766;10238;12384;14650*6134(Z:6634)

*5600(Z轴选配时6300)
