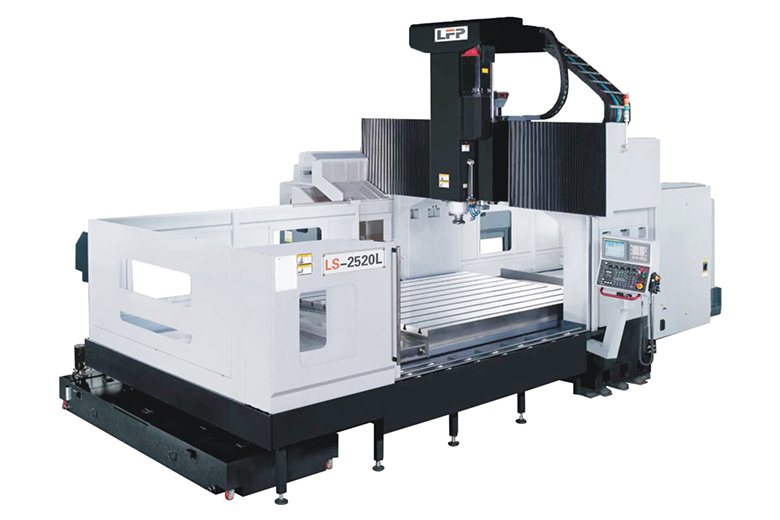

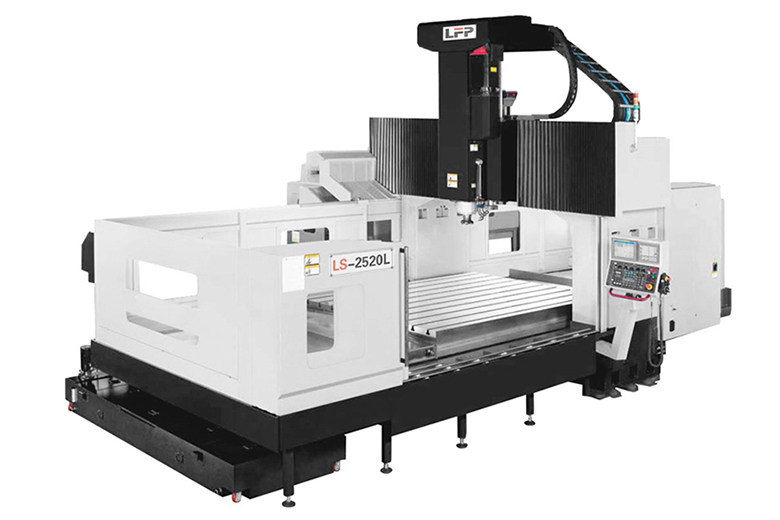

LS-2520L龙门加工中心

+机床采用龙门定梁框结构,长久的保持良好的刚性和精度，扭矩大，动态特性佳，根据加工需求充分吸收了国际先进机床设计理念。

+关键件包括床身、立柱、横梁、滑鞍、滑枕、工作台等均选用高强度树脂砂造型，高强度优质铸铁,可耐重切削并长期保持精度，稳定性高。

+热对称主轴箱，高精度角接触轴承安装于主轴头部和尾部，有效确保刚性和精度。采用加大直径和厚度的主轴,进一步增强刚性。主轴选用大功率电机驱动,大马力，高扭矩，即使在低转速状态下也可以实现高精度的重切削。

+进给系统采用加大直径、预拉伸的滚珠丝杆，增加丝杆刚性并能有效防止丝杆热燮形。

+螺旋式与链式自动排屑结构相结合，确保排屑的顺畅。

+X/Y轴采用进口超重负荷线性导轨,Z 轴采用矩形淬硬贴塑导轨,低磨损,高负载,确保机床的长期使用精度，可大幅提高切削时的精度舆刚性。

+主轴中心距Z轴导轨面距离短，大大减少翻转力矩，提高刚性。主轴采用模块化设计,多种功能模块供客户选择,适用多种类型加工。

+XYIZ轴选用C3进口滚珠丝杆，两端固定支撑，采用无齿轮隙增扭矩同步带傅动,输出扭矩大，移动速度快，加工性能好；预拉伸结构,采用高精度大接触角精密轴承支撑，具有极高的移动精度和极佳的热稳定性。

服务热线：176-6532-5226

在线咨询

+机床采用龙门定梁框结构,长久的保持良好的刚性和精度，扭矩大，动态特性佳，根据加工需求充分吸收了国际先进机床设计理念。

+关键件包括床身、立柱、横梁、滑鞍、滑枕、工作台等均选用高强度树脂砂造型，高强度优质铸铁,可耐重切削并长期保持精度，稳定性高。

+热对称主轴箱，高精度角接触轴承安装于主轴头部和尾部，有效确保刚性和精度。采用加大直径和厚度的主轴,进一步增强刚性。主轴选用大功率电机驱动,大马力，高扭矩，即使在低转速状态下也可以实现高精度的重切削。

+进给系统采用加大直径、预拉伸的滚珠丝杆，增加丝杆刚性并能有效防止丝杆热燮形。

+螺旋式与链式自动排屑结构相结合，确保排屑的顺畅。

+X/Y轴采用进口超重负荷线性导轨,Z 轴采用矩形淬硬贴塑导轨,低磨损,高负载,确保机床的长期使用精度，可大幅提高切削时的精度舆刚性。

+主轴中心距Z轴导轨面距离短，大大减少翻转力矩，提高刚性。主轴采用模块化设计,多种功能模块供客户选择,适用多种类型加工。

+XYIZ轴选用C3进口滚珠丝杆，两端固定支撑，采用无齿轮隙增扭矩同步带傅动,输出扭矩大，移动速度快，加工性能好；预拉伸结构,采用高精度大接触角精密轴承支撑，具有极高的移动精度和极佳的热稳定性。

型号项目		单位	LS-H1208	LS-1612L	LS-2013	LS-2513	LS-3013	LS-2015L	LS-3015L	LS-2020L	LS-2520L	LS-3020L	LS-2022L		LS-3022L	LS-4022L	LS-5022L	LS-6022L	LS-3025L LS-4025L LS-5025L			LS-6025L	LS-4029L	LS-5029L	LS-6029L	LS-6032L	LS-8032L
型号项目		单位	三轴滚柱线轨	三轴滚柱线轨	X.Z硬轨	X.Z硬轨	X.Z硬轨	XY线轨	XY畿轨	XY线轨	XY线轨	XY线轨	XY线轨		XY线轨	XY轴线轨	XY轴线轨	XY轴线轨	XY轴线轨	XY轴线轨	XY轴线轨	X Y 軸	XY轴线轨	XY轴线轨	XY轴线轨	XY轴线轨	XY轴线轨
行程	X轴	mm	1200	1600	2200	2500	3000	2000	3000	2000	2500	3000	2200		3000	4000	5000	6000	3000	4000	4000	6000	4000	5000	6000	6200	8200
	Y轴	mm	850二	1200	1400	1400	1400	1650	1650二	2000	2000	2000	2200		2200	2200	2200	2200	2700	2700	2700	2700	2900	2900	2900	3200	3200
	Z轴	mm	500	730	800	800	800	800	800	1000	1000	1000	1000		1000	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000	1250	1250
工作台尺寸		mm	1200×850	1700×1100	2000×1000	2500×1000	3000×1000	2000×1200	3000×1200	20×1600	2500×1600	300×1600	2000×1800		3000×1800	4000×1800	5000×1800	6000×1800	3000×2300	4000×2300	5000×2300	6000×2300	4000×2500	5000×2500	6000×2500	6000×2500	8000×2500
工作台承重		kg	2000	3000	3000	4000	5000	3000	5000	4000	5000	6000	4000		6000	10000	12000	15000	10000	12000	15000	18000	18000	20000	25000	25000	30000
工作台型槽规格			7-18×125	7-22×150	7-22×150	7-22×150	7-22×150	7-22×150	7-22×150	9-22×180	9-22×180	9-22×180	9-22×180		9-22×180	9-22×180	9-22×180	9-22×180	11-28×200	11-28×200	11-28×200	11-28×200	11-28×200	11-28×200	11-28×200	11-28×200	11-28×200
工作台面至主轴鼻端距距离		mm	100-600	200-1030	120-920	120-920	120-920	115-915	175-975	250-1250	250-1250	250-1250	250-1250		250-1250	250-1250	250-1250	250-1250	280-1280	260-1260	260-1260	260-1260	260-1260	260-1260	260-1260	350-1600	350-1600
龙门宽度		mm	1000	1350	1400	1400	1400	1650	1650二	2000	2000	2000	2200		2200	2200	2200	2200	2700	2700	2700	2700	2900	2900	2900	3200	3200
主轴锥孔规格			BT-40	BT-50	BT-50	BT-50	BT-50	BT-50	BT-50	BT-50	BT-50	BT-50	BT-50		BT-50	BT-50	BT-50	BT-50	BT-50	BT-50	BT-50	BT-50	BT-50	BT-50	BT-50	BT-50	BT-50
主轴转速		rpm/min	12000(直聯)	6000(4666)	600(4666)	6000466)	6000(4666)	600(46)	600(4666)	6000(4666)	6000(466)	6000(4666)	6000(4666)		6000(4666)	600(466)	6000(466)	6000(4666)	6000(466)	6000(4666)	6000466)	6000(4666)	6000(4666)	6000(4666)	6000(4666)	6000(4666)	6000(4666)
主轴马达功率		kw	7.5/11	15	22	22	22	22	22	22	22	26	22		26	26	26	26	26	26	26二	26	26	26	26	26	26
三轴马达功率×/Y/Z		kw	31313	31313	74.514.571414)	74.514.571414)	74.54.571414)	74.54.57414)	74.54.5(71414)	714.54.5(74/4)	714.54.57414)	714.54.571414)	714.54.571414)		714.514.5(714/4)	91414	91414	91414	9717	91717	977	1177	11717	1177	1177	1177	177
三轴快速位移X/Y/Z		m/min	24	15	8	8	8	8	8	8	8	8	8		8	8	8	8	8	8	8	8	8	8	8	8	%
三轴切削进給率		mm/min	10-10000	10-7000	10-7000	10-7000	10-7000	10-7000	10-7000	10-7000	10-7000	10-7000	10-7000		10-7000	10-7000	10-7000	10-7000	10-6000	10-6000	10-6000	10-6000	10-6000	10-6000	10-6000	10-6000	10-6000
定位精度		mm	±0.0051300	±0.0051300	±0.01300	±0.011300	±0.011300	±0.01300	±0.01300	±0.011300	±0.01300	±0.01300	±0.01300		±0.01300	±0.01300	±0.01300	±0.01300	±0.011300	±0.01300	±0.01300	±0.01300	±0.0100	±0.01300	±0.01300	±0.011300	±0.01300
重复精度		mm	±0.003	±0.01	±0.01	±0.01	±0.01	±0.01	±0.01	±0.01	±0.01	±0.01	±0.01		±0.01	±0.01	±0.01	±0.01	±0.01	±0.01	±0.01	±0.01	±0.01	±0.01	±0.01	±0.01	±0.01
电源需求		KVA	20	30	40	40	40	40	40	40	40	45	40		45	50	50	50	60	60	60	60	60	60	60	60	60
气压需求		kg/cm2	≥6	≥6	≥6	≥6	≥6	≥6	≥6	≥6	≥6	≥6	≥6		≥6	≥6	≥6	≥6	≥6二	≥6	≥6	≥6	≥6	≥6	≥6	≥6	≥6
整机重量		kg	9000	14000	16000	19000	21000	26000	3000	3000	33000	35000	3000		35000	45000	50000	61000	45000	5000	58000	70000	58000	65000	75000	85000	98000
占地面横(长×宽×高)		mm 4	20×260×8005	0×350×3807	00×380×400	750×380×40800×380×400		750×3800×460	00×80×4600	750×420×480	800×4200×480	00×420×480	800×4500×500		000×4500×5000	12500×4500×5000	15000×4500×5000	18000×4500×5000	000×5000×500	012500×5000×5000	500×5000×500	016000×5000×5000	12500×5500×5500	15000×5500×5500	6000×5500×5500	8000×6000×6000	20000×6000×6000
控制器			三菱/FANUC	三菱/FANUC	三菱/FANUC	三菱/FANUC	三菱FANUC	三菱/FANUC	三菱/FANUC	三菱/FANUC	三菱FANUC	三菱FANUC	三菱FANUC		三菱/FANUC	三菱/FANUC	三菱/FANUC	三菱FANUC	三菱/FANUC	三菱/FANUC	三菱/FANUC	三菱/FANUC	三菱FANUC	三菱/FANUC	三菱FANUC	三菱/FANUC	三菱/FANUC
