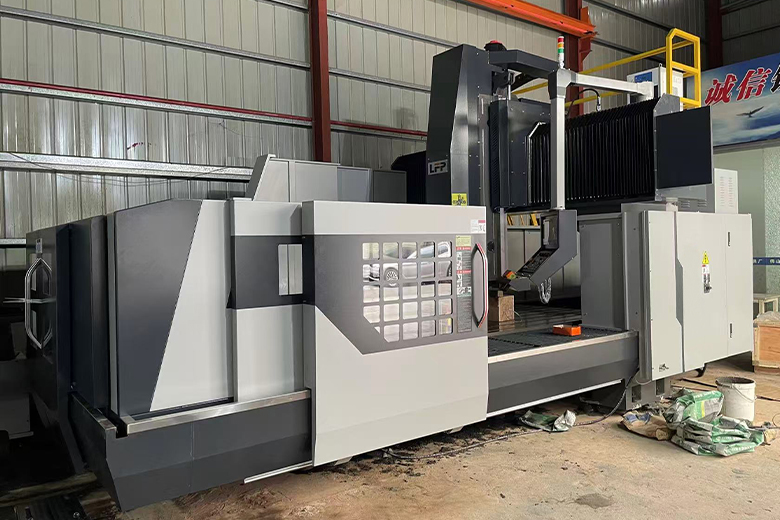

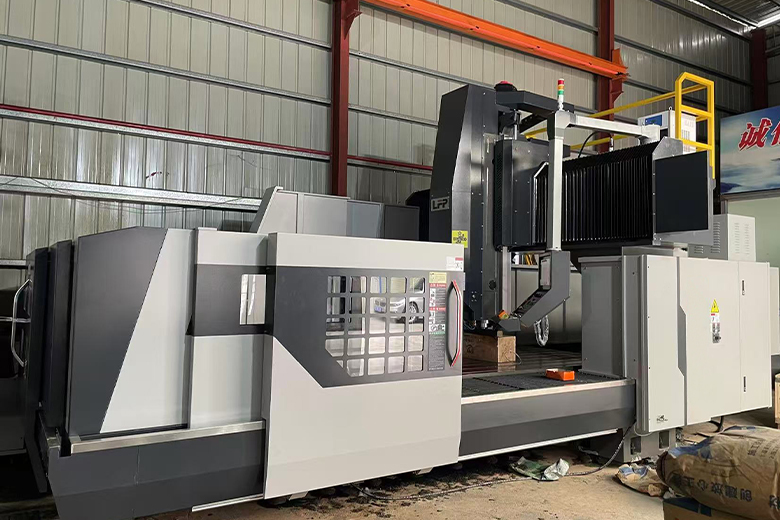

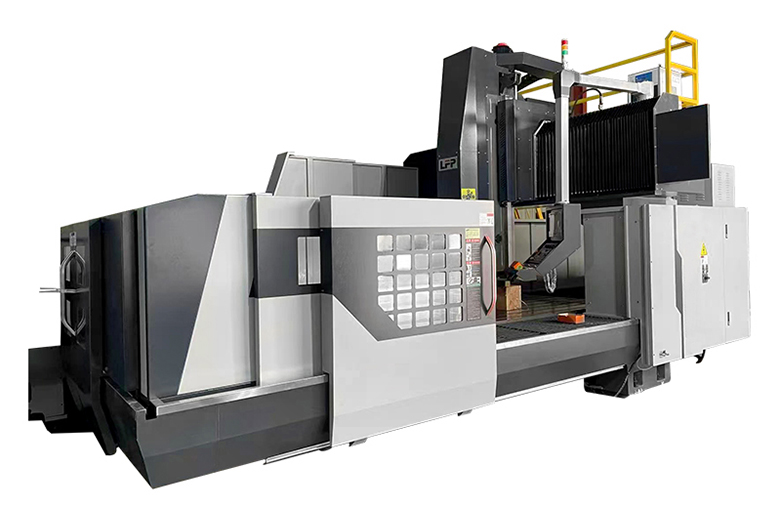

力尚精机LS-V系列龙门加工中心的三轴支撑面均采用重载滚柱直线导轨，后期易维护，摩擦阻力小，运动部件响应快，低速无爬行，具有极好的动、静态性能，特别适合干各种要求高负载、高刚性、高精度设备的复杂零件加工。
产品特性
· LS-V系列为三线轨结构、动态响应速度快，精度高，无爬行;
· 可配置皮带传动、齿轮头、电主轴，自动直角铣头;
· 立柱固定、横梁固定、工作台移动的定梁龙门加工中心;
· 适用于高速、高精度加工;
· 主要适用于汽车、能源、工程机械、自动化设备、模具等行业的零件加工;
· 造型美观大方，操作方便。
|
名称 |
单位 |
LS-V1018A/B/C |
LS-V1220/G-V1225/1230A/B/C |
|
|
加工范围 |
工作台行程(X轴) |
mm |
1800 |
2150/2650/3200 |
|
滑鞍行程(Y轴) |
mm |
1100+100(换刀行程) |
1500+25(换刀行程) |
|
|
滑枕行程(Z轴) |
mm |
800 |
800 |
|
|
主轴端面到工作台面距离 |
mm |
100~900 |
100~900 |
|
|
有效门宽 |
mm |
1200 |
1600 |
|
|
工作台 |
工作台尺寸 |
mm |
1800×1000 |
2000×1250/2500×1250/3000×1250 |
|
工作台承重 |
kg |
3000 |
4000/5000/6000 |
|
|
T型槽宽度 |
mm |
22 |
22 |
|
|
主轴 |
主轴锥孔 |
/ |
A,B:BT50;C:标配BBT40,选配HSK-63A |
A,B:BT50;C:标配BBT40,选配HSK-63A |
|
主轴电机功率 |
kW |
A,B:15/18.5;C:15/26 |
AB:15/18.5;C:15/26 |
|
|
转速范围 |
r/min |
A(φ210皮带主轴):6000;B(全齿轮传动):6000; C(电主轴):标配15000,选配18000 |
A{p210皮带主轴):6000;B(全齿轮传动):6000; C(电主轴):标配15000,选配18000 |
|
|
输出扭矩额度/最大) |
N.m |
A:190/314;B:286/472;C:45.7/125 |
A:190/314;B:286/472;C:45.7/125 |
|
|
驱动 |
电机功率 |
kW |
3.0/3.0/3.0(堵转扭矩36N.m) |
|
|
(选配) 刀库 |
刀具数量 |
把 |
24 |
|
|
刀具最大直径/长度/重量 |
mmmmkg |
φ105/350/15 |
||
|
刀具最大直径(邻刀空) |
mm |
Φ200 |
||
|
速度 |
切削进给速度范围 |
mm/min |
10000/10000/10000 |
|
|
X、Y、Z轴快移速度 |
mm/min |
20000/20000/16000 |
||
|
机床精度 |
定位精度(X/Y/Z) |
无光栅 |
0.02/0.015/0.015 |
0.02(0.02/0.025)/0.015/0.015 |
|
有光栅 |
0.015/0.012/0.012 |
0.015{0.015/0.018]/0.012/0.012 |
||
|
重复定位精度(X/Y/Z) |
无光栅 |
0.01/0.008/0.008 |
0.01[0.011/0.015]/0.008/0.008 |
|
|
有光栅 |
0.008/0.007/0.007 |
0.008(0.009/0.011)/0.007/0.007 |
||
|
其它 |
Z轴配重 |
|
氦气平衡 |
|
|
数控系统 |
|
标配FANUCO-MF(5)-PLUS;选配FANUCOL-MF(1)PLUS;Mitsubishi M80;SIEMENS828D |
||
|
机床电气总容量 |
KVA |
40 |
||
|
机床外观尺寸(长*宽*高) |
mm |
4500*3900*4100 |
5000/6000/7500*4500*4100 |
|
|
名称 |
单位 |
LS-V1520/1525/1530/1540 AVB/C/Z |
LS-V2030/2040/2050/2060A/B/C/Z |
|
|
加工范围 |
工作台行程(X轴) |
mm |
2200/2700/3200/4200 |
3200/4200/5200/6200 |
|
滑鞍行程(Y轴) |
mm |
A/B/C:2200;Z(五面体，仅1530、1540);2700 |
A/B/C:2700;Z(五面体):3200 |
|
|
滑枕行程(Z轴) |
mm |
标配1000;选配1250 |
标配1000;选配1250 |
|
|
主轴端面到工作台面距离 |
mm |
标配250-1250;选配250-1500 |
标配250-1250;选配250-1500 |
|
|
两立柱之间的距离 |
mm |
1950 |
2450 |
|
|
工作台 |
工作台宽度 |
mm |
1500 |
2000 |
|
工作台长度 |
mm |
2000/2500/3000/4000 |
3000/40X0/5000/6000 |
|
|
工作台承重 |
T |
6/8/10/13 |
15/19/22/25 |
|
|
T型槽宽度 |
mm |
28 |
28 |
|
|
主轴 |
主轴锥孔 |
/ |
A/B/Z;BT50;C:标配BBT40,选配HSK-A100、BT50 |
A/B/Z:BT50;C:标配BT50、选配HSK-A100;BBT40 |
|
主轴电机功率(颧定/最大) |
kw |
A/B:15/18.5;C:标配15/26,选配22/37、26/45;Z:15/25 |
A/B/Z:22/35;C:标配26/45;选配22/37;15/26 |
|
|
转速范围 |
r/min |
A:6000;B/Z:6000 C:标配100-15000、选配100-12000、80-10000 |
A:6000;B/Z:6000 C:标配80-10000,选配100-12000、100-15000 |
|
|
输出扭矩(额定/最大) |
N.m |
A:190/314;B:807/1331 C:标配45.7/125,选配159/326、305/623;Z:539/897 |
A:186/297;B/L790/1258 C:标配305/623;选配159/326、45.7125 |
|
|
|
滑枕截面 |
mm |
420x420 |
420x420 |
|
驱动 |
X、Y、Z电机功率 |
kw |
A/B/C:3/3/3,Z:7/4/7 |
6/4/7,X轴行程>5200时9/4/7 |
|
刀库 |
刀具数量 |
把 |
24(40) |
24(40) |
|
刀具最大直径/长度/重量 |
mm/mmkg |
中110/350/15 |
中110/350/15 |
|
|
刀具最大直径(邻刀空) |
mm |
中200 |
中200 |
|
|
速度 |
切削进给速度范围 |
m/min |
10/10/10.X轴行程≥4200时8/8/8 |
10/10/10,X轴行程≥4200时8/8/8,X轴行程>6200时6/6/6 |
|
X、Y、Z轴快移速度 |
m/min |
15/15/15.X轴行程≥4200时10/15/15 |
15/15/15当X轴行程》4200时10/15/15 |
|
|
机床精度 |
定位精度(X/Y/Z) |
无光栅 |
0.026;0.027;0.030;0.036/0.026 (Z:0.027)/0.02 |
0.030;0.036:0.040;0.045/0.027 (Z:0.030)/0.020 |
|
有光栅 |
0.021;0.023;0.025;0.031/0.021 (Z:0.023)/0.016 |
0.025;0.031:0.036;0.041/0.023[Z:0.025]/0.016 |
||
|
重复定位精度(X/Y/Z) |
无光栅 |
0.016;0.016;0.019;0.022/0.016/0.013 |
0.019;0.022;0.025;0.028/0.016(Z:0.019)/0.013 |
|
|
有光栅 |
0.014;0.014:0.017;0.020/0.014/0.012 |
0.017;0.020;0.023;0.025/0.014(Z:0.017)/0.012 |
||
|
其它 |
Z轴配重 |
|
氮气平衡 |
氦气平衡 |
|
数控系统 |
|
A/B/C:标配FANUCO-MF(5)PLUS/β电机， 选配FANUCOH-MF(1)-PLUS/a电机； Z;FANUCQ-MF(1)-PLUS/a电机 |
FANUCO-MF(1)-PLUS/a电机 |
|
|
机床电气总容量 |
KVA |
50 |
60 |
|
|
机床外观尺寸 |
mm |
6406;6689;7676;10241*5576(Z:6134) *5200(Z轴选配时5900) |
7766;10238;12384;14650*6134(Z:6634)* 5200(Z轴选配时5900) |
|
